精雕自动排版教程
发布时间:2020-04-22 11:55:41 作者:佐邦科技 文章来源:佐邦科技浏览次数:

 我们在雕刻的时候,为了节省材料,通过移动、旋转等功能,把文字笔画相互“穿插”排列,使其尽量紧凑,减少版面的空白区域。而使用cdr进行排版会耗费大量时间排版,而使用精雕自动排版工具,可以实现一键排版,大大增加排版效率。

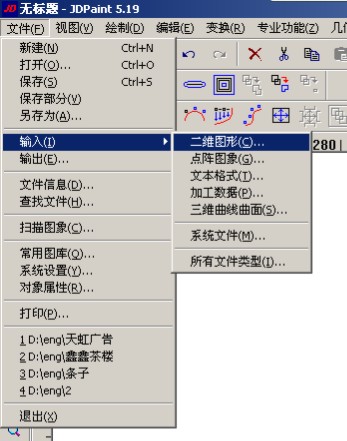

1.打开jdpiont

点击文件/输入/二维图形
自动排版教程

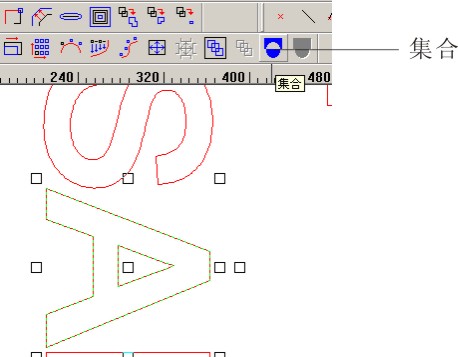

选择你要输入的图形,并对需要集合的图形集合
自动排版

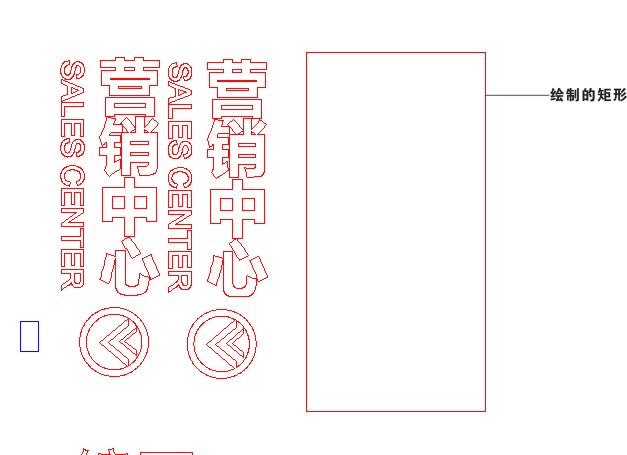

集合完成后按ctrl+t绘制一个矩形,矩形大小依板材而定,如我使用的1.2*2.4的整张板材,我就绘制一个1200*2400的矩形!
自动排版教程

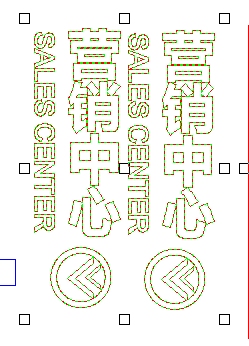

完成后选择所有需要排版的文字或图形
 自动排版教程

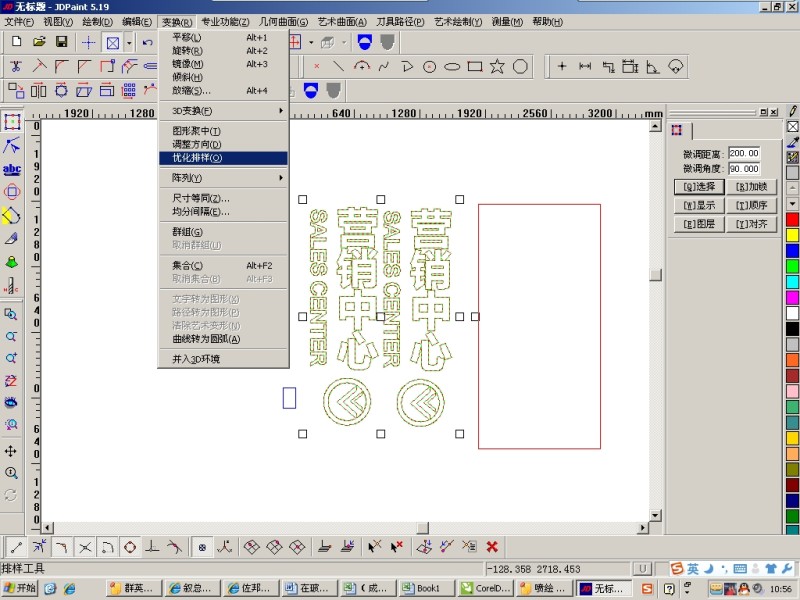

选择变换/优化排样
自动排版教程

然后点击刚刚绘制的矩形框
自动排版教程

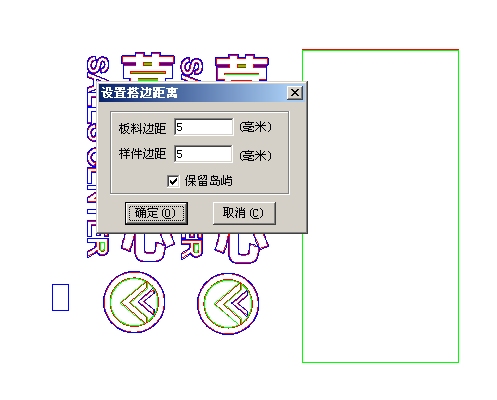

点击后会出现一个设置搭边距离,这个根据所使用的刀具来设定,我各设定的5mm中间的单间距基本上10mm左右,用3.17的刀具基本够了。点击确定。
自动排版教程

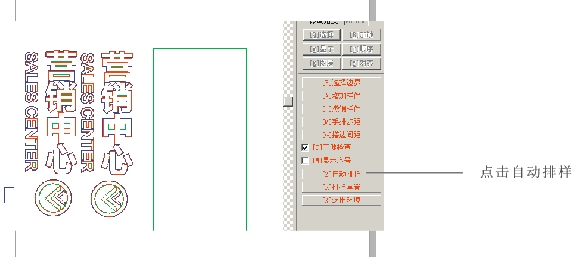

点击右边导航栏的自动排样
 自动排版教程

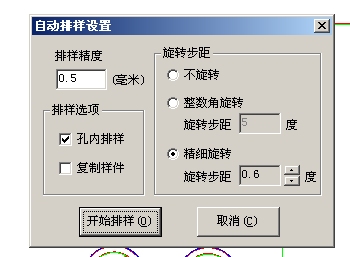

参数设置,如果全是长方形的或是正方形的可以选择不旋转,这样排出来就全是平的,不会倾斜,一般情况最好不要选择孔内排样,以免出错。再占击开始排样,
自动排版教程

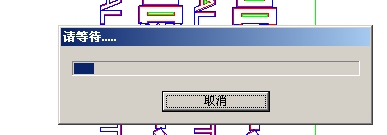

呵可。。等待中。。。

自动排版教程

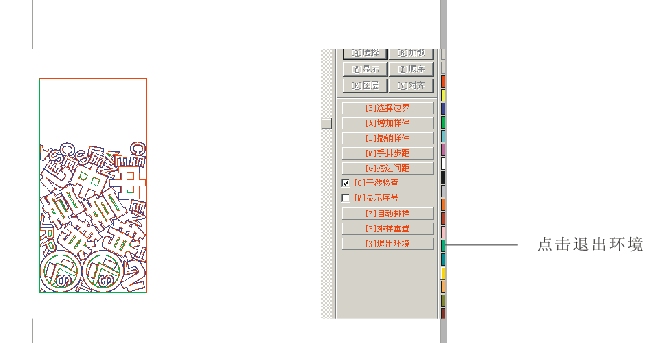

完成了,点击退出环境。比较方便吧!
